配網系統中性點經電阻接地方式在我國電網的應用也日益普及。
在消弧線圈接地系統補償量獲選線無法滿足系統快速發展需要時,為了更好的限制系統過電壓水平以及快速的選擇和切除故障線路,多采用中性點經電阻接地方式、在發電系統中為了限制發動機出口流過的故障電流和限制過壓水平,也多采用中性點經電阻接地方式。
中性點經電阻接地可有效限制間歇弧光接地過電壓、降低系統操作過電壓、消除系統諧振過電壓、方便配置單相接地故障保護、可在短時間內有效切除故障線路。從而降低系統設備的絕緣水平,延長系統設備的使用壽命,提高系統運行的安全可靠性。

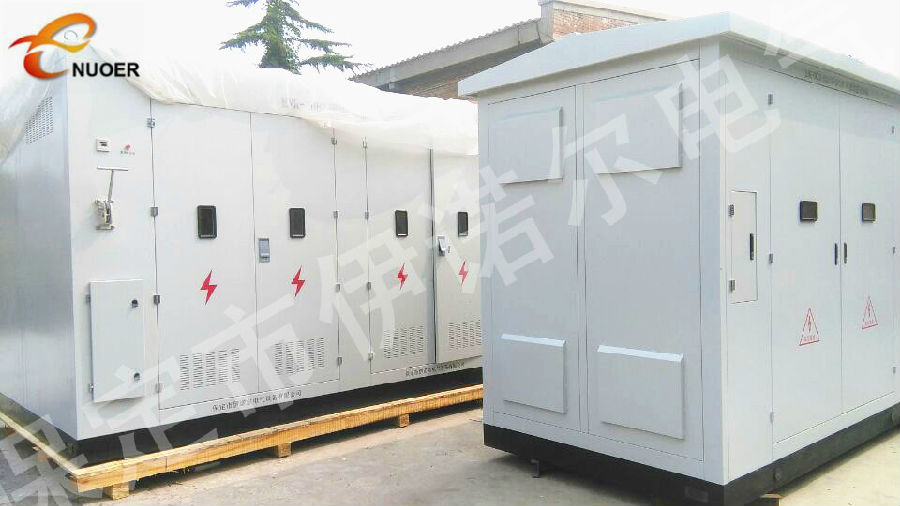

保定市伊諾爾電氣設備有限公司生產中性點接地保護系列產品、繼電保護裝置、過電壓保護裝置。公司所生產的系列ENR-BNR變壓器中性點接地電阻柜是6-35KV配電網中變壓器中性點接地保護成套設備,目前已應用于以電纜線路為主的城市配電網、大型工業企業、工廠、機場、港口、地鐵等重要電力用戶配電網以及發電廠廠用電系統。
伊諾爾電氣所生產的電阻器采用不銹鋼或不銹鋼電熱合金材料,具有電導率高、溫度系數高、耐腐蝕、耐高溫、抗氧化能力強、抗拉強度高及阻值穩定等特點,產品運行安全可靠。
中壓配電系統中,如果變壓器為三角形接法,則需加裝Z型接地變壓器,以便為系統人為引出中性點,以加裝中性點接地電阻。
1、海拔高度:不超過4000m;
2、環境溫度:-40℃~+65℃;
3、相對濕度:不大于95%(25℃);
4、安裝場所:空氣中不含化學腐蝕氣體和蒸氣;
5、電網頻率:48~52Hz(50 Hz系統),58~62 Hz(60 Hz系統);
6、適用于:戶內、戶外;
7、電阻安裝點:正常狀態下中性點位移不超過運行相電壓的3%。
注:特殊使用條件,請在訂貨時詳細提出。

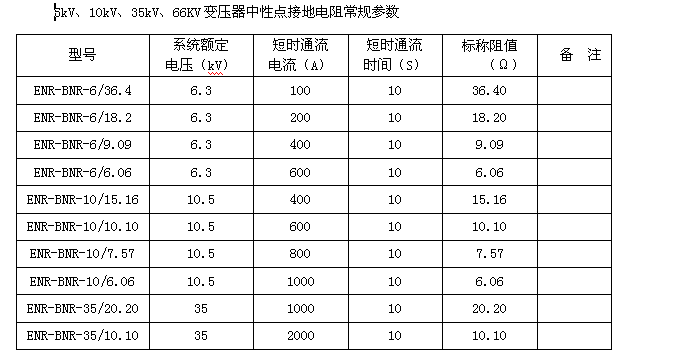

根據用戶技術協議要求
注:1、電阻柜阻值可從1歐姆到2000歐姆,電流從1安培到2000安培設計,允許通流時間10s、15s、30s、60s、2h。電阻值的誤差±3%。
2、電阻柜用于戶外或戶外,柜體采用不銹鋼板或冷軋鋼板噴塑,耐腐蝕、防護等級高。
3、可加裝隔離開關,檢修方便,也可加溫濕度控制裝置。
4、可加裝智能監控裝置,可監測電阻柜正常運行狀態下中性點不平衡電流、電阻片、電阻柜內的溫度,也可以監測發生單相接地故障瞬間的電流以及記錄接地動作次數,并預留通訊接口,可將檢測、記錄的信息傳遞至主控室。
六、訂貨須知
訂貨時請告知以下參數
1、系統額定電壓:(kV);
2、短時允許電流:(A);
3、標稱電阻值:(Ω);
4、是否加裝電流互感器(CT):CT變比及容量,復合誤差;
5、進出線方式:上進下出,下進下出,可選;
6、短時允許通流時間:(S);
7、電阻柜的材質、柜體(IP)防護等級、色標及安裝地點;
8、是否需要加裝接地記錄及溫濕度控制裝置;
9、是否需加裝隔離開關,以備檢修。
如需詳細產品資料請聯系伊諾爾電氣客服
電話:0312-3265137
地址:河北省保定市競秀區風能街315號 電話:0312-3265117 傳真:0312-3265157 郵箱:enrdq@163.com
