ENR-TBP組合式過電壓保護器

ENR-TBP組合式過電壓保護器

  • 所屬分類:ENR-過電壓保護設備
  • 瀏覽次數:30357次
  • 發布日期:2016-03-14 05:50:36
  • 詳情介紹



一、概述

由于中壓電網(3~66kV)的一些特殊性,該類產品采用四星型接法,設置公共中性點,不但可以大大降低相間過電壓,而且相對地保護水平也有的提高,起到了對真空開關操作過電壓的有效限制。本公司產品為復合絕緣式,結構小巧緊湊、整體全封閉成型;選用金屬氧化物閥片,安全方便;特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用,或直接安裝在小型箱式變電站內。

二、用途及執行標準

 本產品使用于交流中壓3~66kV電力系統,用于防止主要由真空開關產生的操作過電壓對電力設備的損害,同時兼有防雷功能。

三、選型

用戶可根據被保護電器設備的不同選用相應的過電壓保護器,電壓等級有:3.3kV、6kV、10kV、35kV等多種規格和用途的產品供用戶選擇。

四、結構特點和安裝尺寸

本產品結構采用四星形接法,過電壓保護器A、B、C、D分別采高壓電纜引線,大大縮小了相間距離。由于采用對稱結構,其中任意三個可分別接A、B、C三相,另一相接地。

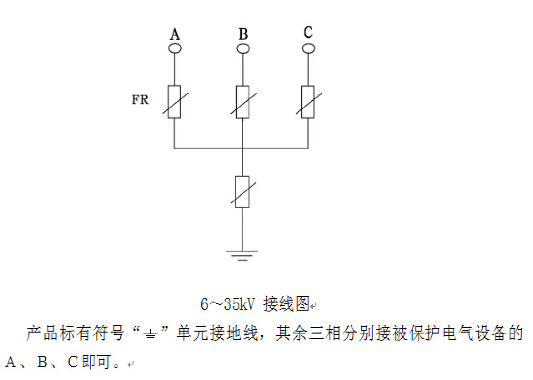

五、接線方式

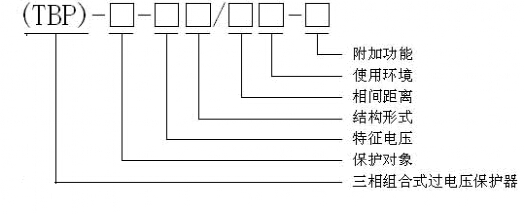

六、型號說明



保護對象:A—電機型   B-電站型(并通用于常規配電領域)   C—電容型

特征電壓:有間隙產品為額定電壓,包括3.8、7.6、12.7、42

       無間隙產品為系統電壓,包括3、 3.15*、6、6.3*、10、10.5*、35*(其中帶*的為電機型)

結構型式: F — 復合外套整體密封間隙,不標表示不帶間隙

Ⅰ— 正方型底座  Ⅱ 長方型底座(或不特別標明)

 T — T型底座

相間距離:包括85、131、150、200、310、630等

使用地點:N — 僅用于柜內              IN — 戶內使用

          W1— 戶內用,帶電纜     W2 — 戶外用,不帶電纜

          GY— 僅用于高海拔地區

附加功能:J — 帶計數器             IM — 帶智能監測儀

七、用途

 主要用于電廠和工廠用電系統,保護變壓器開關、母線、電動機、發電機、線路、電容器組等電器設備,限制leidian過電壓和操作過電壓,對電器設備起到可靠的保護作用。

八、使用條件

常規產品正常使用條件如下

1、環境溫度:-40℃~±50℃;

2、海拔高度:不超過3000m; 風速35m/s;

3、電源頻率:58~62Hz(60Hz系統)、48~52Hz(50Hz系統);安裝場所的空氣中不應含化學腐蝕氣體、蒸氣;

4、長期施加的工頻電壓不得超過保護器持續運行電壓;對有間隙產品,安裝點短時工頻電壓升高不得超過保護器額定電壓;

5、長期使用于異常條件,保護器需特別制作,定貨時應說明;
本產品可增設自動控制設備,如放電計數器,清晰掌控工作動作狀況。可以配置自動脫離裝置,當設備過壓或處于故障時,脫離開電網,確保正常運行。

九、訂貨須知

訂貨時請按標準寫清型號,如有特殊要求,請在訂貨合同中詳細提出。
