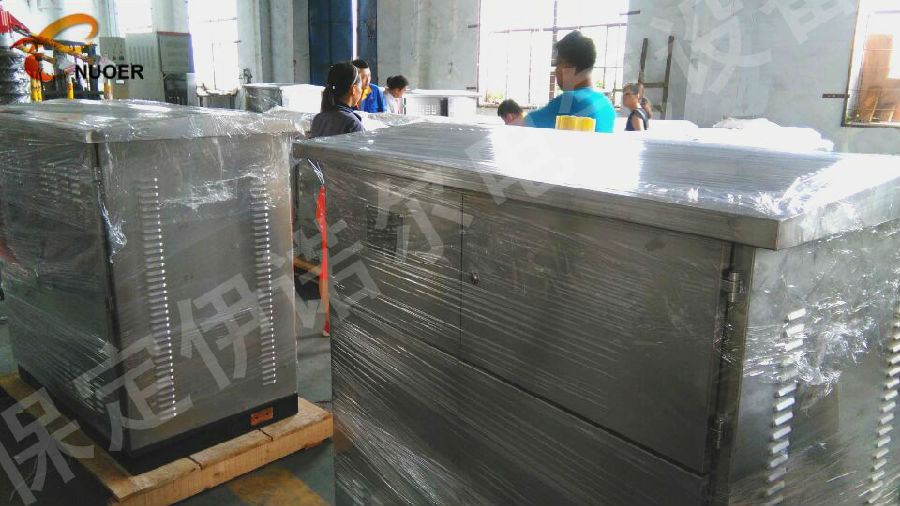

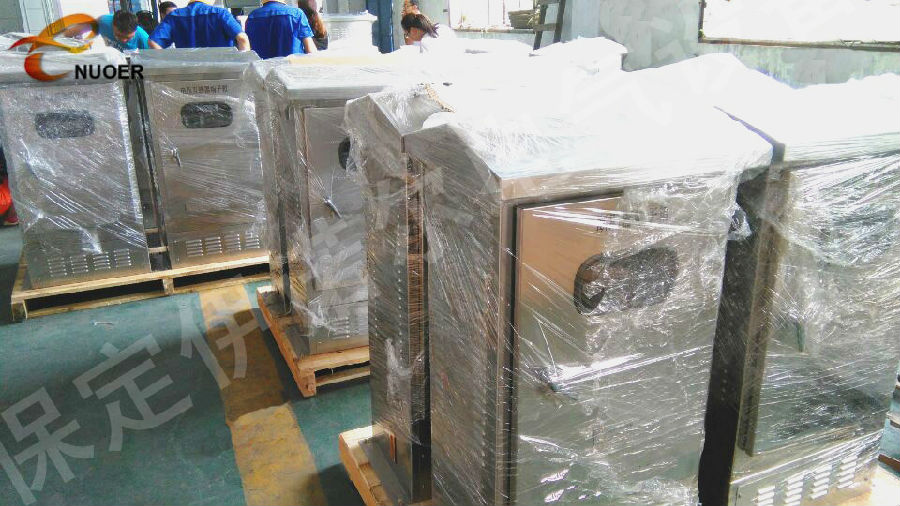

ENR-XJD牽引變電所集中接地箱、AT所、分區所集中接地箱鐵路電氣化局項目用。
保定市伊諾爾電氣設備有限公司生產電纜接地箱、電纜分接箱、牽引變電所集中接地箱、AT所、分區所集中接地箱等接地產品。ENR-XJD集中接地箱是牽引變電所內的集中接地裝置,,提供主變壓器地、軌(架空)回流,以及并聯電容器組、所用變、動力變等設備的接地回流。箱體采用不銹鋼板材質,可滿足用戶提出的相應的備防塵、防水、散熱及密封等方面的要求,結構牢固,外形美觀。
二、主要組成部件:集中接地箱通常包括匯流銅母排、 電流互感器、絕緣小磁柱以及電流回路二次端子排(含銅排、流互、端子排等)這些部件。
箱體材質:箱體采用不小于2.0mm不銹鋼板材質,具備防塵及密封性能,設計結構要求牢固,外形美觀。箱體前后兩側開門,便于設備的安裝、維護、檢查檢修等。箱體內設母排固定支架,前門、后門側各一對,共兩對。箱體底面設電纜穿孔,前門側6孔,后門側8孔,直徑100mm。穿孔均采用橡皮墊封堵。箱體下部側面設有散熱孔,便于通風保持干燥。箱體內設互感器二次保護接地小銅排,與互感器二次保護接地進行連接。內部側面安裝電流互感器二次接線端子排,端子排應采用端子排,安裝牢固,接線可靠。箱體下部應設電纜頭固定支撐或支架,便于輸入、輸出回流電纜的安裝與固定。
我公司也可以根據用戶提供的特殊電氣原理圖進行設計。 用戶應提供詳盡的電氣原理圖等相關技術要求,提出所需電纜及輔助材料清單。
